Задвижка муфтовая стальная клиновая 30лс41нж ДУ20 РУ16 (DN20, RN16)

Описание и принцип действия

Задвижка стальная муфтовая 30лс41нж ДУ20 является надежным и эффективным элементом в системах трубопроводов. Предназначена для управления потоком среды в трубах и обеспечивает надежное перекрытие трубопровода в случае необходимости.

• Принцип действия задвижки основан на использовании специального механизма, который позволяет открывать или закрывать проход в трубопроводе. Она оснащена рукояткой или приводом, которые позволяют оперативно управлять положением задвижки. При повороте рукоятки или активации привода, шток задвижки движется вперед или назад, открывая или закрывая проход в трубопроводе.
• 30лс41нж ДУ20 обладает высокой прочностью и долговечностью благодаря использованию стали высокого качества. Она способна выдерживать высокие давления и температуры, что делает ее идеальным выбором для различных отраслей промышленности.
• Задвижка обладает герметичностью, что позволяет избежать утечек среды и обеспечивает безопасность работы системы трубопровода. Для обеспечения герметичности в месте соединения задвижки с трубопроводом используются фланцы, которые обеспечивают надежное соединение без возможности протечек.

Широко используется в различных отраслях промышленности, таких как нефтегазовая, химическая, энергетическая и другие. Она эффективно регулирует поток среды, обеспечивает безопасность и надежность работы системы трубопровода, а также удобна в управлении.

Технические характеристики задвижки муфтовой 30лс41нж ДУ20

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Муфтовое
• Тип привода — Ручной
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -60 до +425
• Температура окружающего воздуха, °С — От -60 до +60
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг — 2.3

Габаритные и установочные размеры 30лс41нж ДУ20

• D1=266 мм
• D2=335 мм
• D3=295 мм
• L=330 мм (строительная длина)
• n=12
• d=22 мм
• H — штурвал=700 мм
• H — привод=735 мм

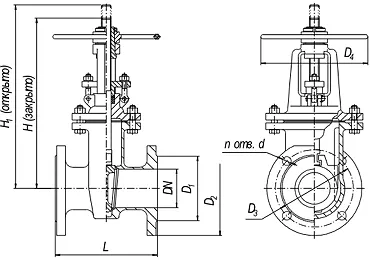

Эскиз

Материальное исполнение задвижки

• Корпус, Клин — Сталь 20ГЛ
• Шпиндель — 14Х17Н2
• Прокладка — ТРГ
• Крышка, Маховик — 20ГЛ
• Гайка — 35Х
• Сальниковое уплотнение — ТРГ
• Ось, Болт, Шпилька — 40Х
• Втулка сальника — 09Г2С
• Гайка ходовая — ЛС59-1
• Гайка шлицевая — 40Х

Документы

Продажа и доставка задвижки

На сайте Пензенского завода Арматуростроения вы можете купить муфтовую задвижку 30лс41нж ДУ20 РУ16 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
