Задвижка 30с541нж ДУ500 РУ16 (DN500, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная клиновая фланцевая 30с41нж ДУ500 применяется в различных отраслях промышленности. Она обладает высокой надежностью и долговечностью, что делает ее идеальным выбором для использования в условиях повышенной нагрузки и агрессивной среды.

1. Эта задвижка обеспечивает надежное перекрытие потока жидкости или газа в трубопроводе. Она имеет клиновую форму, что позволяет ей обеспечивать плотное и герметичное закрытие, минимизируя потери давления и предотвращая утечки.
2. 30с41нж ДУ500 имеет фланцевое соединение, что обеспечивает простоту монтажа и демонтажа. Она также оснащена специальным механизмом, который позволяет легко и удобно управлять ее положением, что делает ее идеальным выбором для автоматизированных систем управления.

Стальное исполнение задвижки обеспечивает ей прочность и устойчивость к внешним воздействиям. Она способна выдерживать высокие температуры и давления, что позволяет ей работать в самых экстремальных условиях.

Технические характеристики задвижки 30с541нж ДУ500

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Фланцевое
• Тип привода — Редукторный
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -40 до +425
• Температура окружающего воздуха, °С — От -40 до +45
• Климатическое исполнение — У1
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг – 1233

Габаритные и установочные размеры 30с541нж ДУ500

• L = 700 мм
• D = 710 мм
• D1 = 650 мм
• H3 = 2170 мм
• n отв. d = 20 x 33 мм

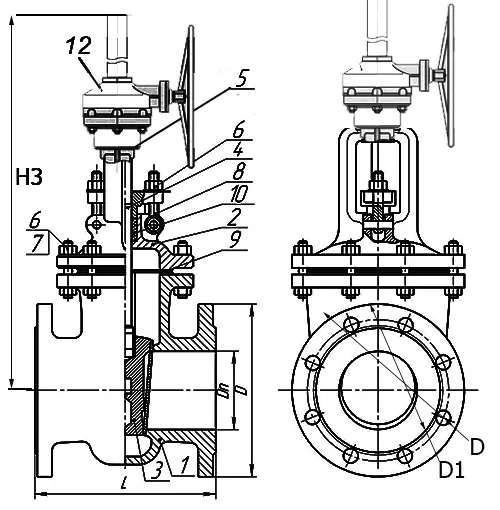

Эскиз

Материальное исполнение задвижки

• Корпус, крышка — Сталь 25Л
• Клин (диски) — Сталь 25Л
• Шпиндель — Сталь 20Х13
• Гайка шпинделя — латунь ЛС59
• Гайка — Сталь 25
• Шпилька, болт — Сталь 35
• Болт откидной — Сталь 35
• Уплотнение — паронит, ТРГ
• Набивка сальника — АГИ, ТРГ

Документы

Продажа и доставка

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с541нж ДУ500 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
