Задвижка фланцевая стальная клиновая 30лс15нж ДУ350 РУ40 (DN350, RN40)

Описание и принцип действия

Задвижка стальная фланцевая 30лс15нж ДУ350 РУ40 используется для регулирования потока жидкости или газа в трубопроводах. Имеет стальную конструкцию и фланцевое соединение, что обеспечивает надежность и прочность при работе в различных условиях.

• Принцип действия задвижки основан на использовании специального механизма, который позволяет открывать и закрывать клапан с помощью поворота рукоятки или привода. Внутри задвижки находится шток, который связывает рукоятку с клапаном. Поворот рукоятки приводит к перемещению штока, что в свою очередь открывает или закрывает клапан.
• 30лс15нж ДУ350 обладает высокой герметичностью, что позволяет предотвращать утечки жидкости или газа. Она также обладает высокой прочностью и долговечностью, что позволяет ей работать в условиях повышенного давления и температуры.
• Задвижка фланцевая широко применяется в различных отраслях, включая нефтегазовую промышленность, химическую промышленность, энергетику и другие. Обеспечивает надежное и эффективное управление потоком жидкости или газа, что позволяет оптимизировать процессы производства и обеспечить безопасность работы системы.

Задвижка 30лс15нж гарантирует эффективное регулирование потока жидкости или газа в трубопроводах. Она отличается высокой прочностью, герметичностью и долговечностью, что делает ее идеальным выбором для различных отраслей промышленности.

Технические характеристики задвижки фланцевой 30лс15нж ДУ350

Устройство

• Температура рабочей среды: от –60 ºС до +450 ºС.
• Температура окружающего воздуха: от – 60°С до +45°С.
• Класс герметичности: А по ГОСТ 9544-2015.
• Условное рабочее давление: PN 4,0 МПа (40 кгс/см 2).
• Управление: ручное (маховик).
• Вид затвора: клиновый.
• Рабочая среда: жидкие и газообразные среды, вода, воздух, пар, нефть, азот, газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие

Габаритные и установочные размеры 30лс15нж ДУ350

• L = 762 мм
• D = 570 мм
• D1 = 510 мм
• H = 1204 мм
• H1 = 1565 мм
• H2 = 1250 мм
• D0 = 550 мм
• n отв. d = 16 x 33 мм

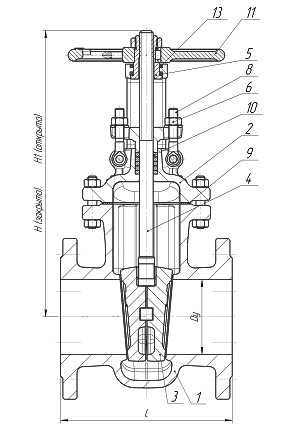

Эскиз

Материальное исполнение задвижки

• Корпус: 20ГЛ
• Крышка: 20ГЛ
• Клин (диски): 20ГЛ
• Шпиндель: 14Х17Н7
• Гайка шпинделя: латунь ЛС59-1
• Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
• Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 9 по ГОСТ 1759.4-87
• Болт откидной или анкерный: сталь 40Х
• Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
• Набивка сальника: ТРГ
• Маховик: 20ГЛ
• Подшипник: шариковый упорный
• Наплавка на клине: 13Х25

Документы

Продажа и доставка задвижки

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30лс15нж ДУ350 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
