Задвижка 30лс15нж ДУ 250 РУ 40 МПа, ХЛ1

Описание и принцип действия

Задвижка стальная фланцевая 30лс15нж ДУ250 РУ40 предназначена для использования в системах трубопроводов, где требуется регулирование или перекрытие потока жидкости или газа. Отличается прочностью и надежностью, благодаря своей стальной конструкции.

• Принцип действия задвижки основан на использовании специального механизма, который позволяет перемещать затвор внутри корпуса задвижки. Затвор может быть открытым или закрытым положением в зависимости от требуемого режима работы системы.
• 30лс15нж ДУ250 РУ40 имеет диаметр условного прохода 250 мм, что позволяет использовать ее в системах с большим объемом потока. Она обладает высокой герметичностью, что позволяет предотвратить утечку жидкости или газа через задвижку.
• Отличается высокой степенью износостойкости и долговечностью благодаря применению стали высокого качества. Может использоваться в различных отраслях промышленности, включая нефтегазовую, химическую и энергетическую.

Задвижка 30лс15нж является незаменимым элементом системы трубопроводов, обеспечивая эффективное и безопасное функционирование. Благодаря своей конструкции и принципу действия, она позволяет легко и надежно контролировать потоки веществ в системе.

Технические характеристики фланцевой задвижки 30лс15нж ДУ250 РУ40

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Фланцевое
• Тип привода — Ручной
• PN, кгс/см² — 40
• Материал корпуса — Хладостойкая сталь
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -60 до +425
• Температура окружающего воздуха, °С — От -60 до +60
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг — 256

Габаритные и установочные размеры 30лс15нж

• D1=345 мм
• D2=445 мм
• D3=385 мм
• L=650 мм (строительная длина)
• n=12
• d=33 мм
• H — штурвал=1200 мм
• H — привод=1400 мм

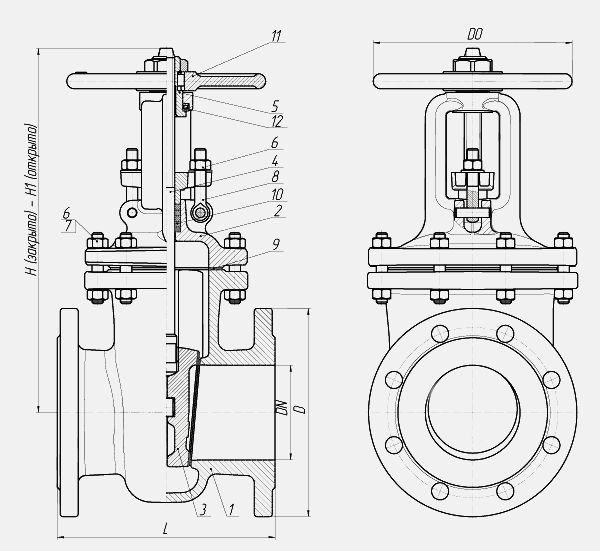

Эскиз

Материальное исполнение задвижки

• Корпус: сталь 20ГЛ, 25ГЛ
• Крышка: сталь 20ГЛ, 25ГЛ
• Клин (диски): сталь 20ГЛ, 25ГЛ
• Шпиндель: 14Х17Н2
• Гайка шпинделя: латунь ЛС59-1
• Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
• Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
• Болт откидной или анкерный: сталь 40Х
• Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
• Набивка сальника: АГИ, ТРГ
• Маховик: Чугун
• Подшипник: шариковый упорный
• Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
• Наплавка на клине: 13Х25Т, 10Х17Т
